螺丝螺母
| 规格参数 | 参数值 |
|---|---|
| IMPA编码 | 691501 |
| 产品单位 | PCE |

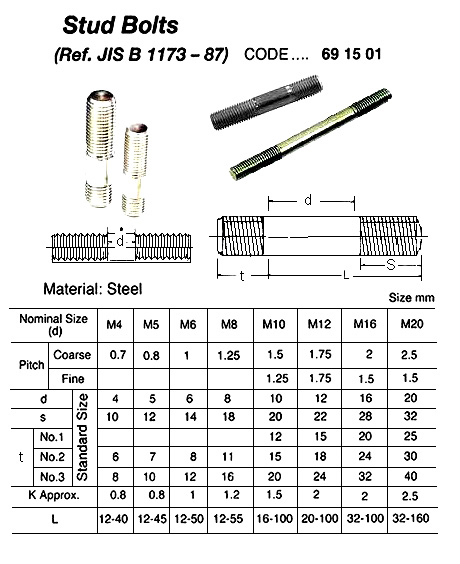

| 产品规格 | Nom size M4 : Pitch Coarse=0.7 d=4 s=10 t No.2=6 No.3=8 K=0.8 L=12-40, Nom size M5 : Pitch Coarse=0.8 d=5 s=12 t No.2=7 No.3=10 K=0.8 L=12-45, Nom size M8 : Pitch Coarse=1 d=6 s=14 t No.2=8 No.3=12 K=1 L=12-50, Nom size M10 : Pitch Coarse=1.5 Fine=1.25 d=10 s=20 t No.1=12 No.2=15 No.3=20 K=1.5 L=16-100, Nom size M12 : Pitch Coarse=1.75 Fine=1.75 d=12 s=22 t No.1=15 No.2=18 No.3=24 K=2 L=20-100, Nom size M16 : Pitch Coarse=2 Fine=1.5 d=16 s=28 t No.1=20 No.2=24 No.3=32 K=2 L=32-100, Nom size M20 |
| 中文汉化 | 691501 螺柱 带进一步细节 -----描述-----：该产品为双头螺柱（Stud bolt），公称尺寸从M4到M20，提供粗牙和细牙两种螺纹规格。例如，M4螺柱的粗牙螺距为0.7mm，直径d=4mm，对边s=10mm，扳手槽厚度t分别为6mm（No.2）和8mm（No.3），头部厚度K=0.8mm，长度L=12–40mm；M10螺柱的粗牙螺距为1.5mm，细牙螺距为1.25mm，d=10mm，s=20mm，t分别为12mm（No.1）、15mm（No.2）和20mm（No.3），K=1.5mm，长度L=16–100mm；最大规格M20的粗牙螺距为2.5mm，细牙螺距为1.5mm，d=20mm，s=32mm，t分别为25mm（No.1）、30mm（No.2）和40mm（No.3），K=2.5mm，长度L=32–160mm。订货时请使用编号 CODE 691501，名称为“双头螺柱”（Stud bolt），并注明材质、公称尺寸及螺纹规格、长度等信息。 |
| IMPA版本 | 8th Edition |
以上内容为AI翻译，请正确甄别-The above content is translated by AI and the images are sourced from the internet. Please discern correctly.
