螺丝螺母
| 规格参数 | 参数值 |
|---|---|
| IMPA编码 | 690601 |
| 产品单位 | PCE |

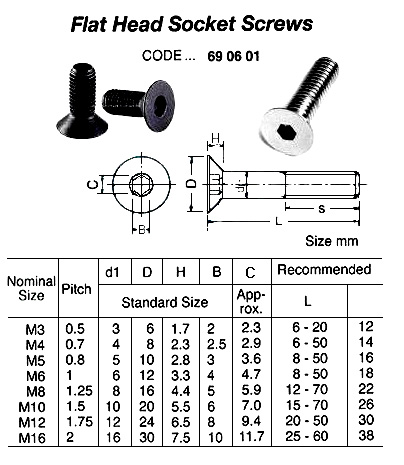

| 产品规格 | Nom size M3 : Pitch=0.5 d1=3 D=6 H=1.7 B=2 C=2.3 L=6-20 s=12, Nom size M4 : Pitch=0.7 d1=4 D=8 H=2.3 B=2.5 C=2.9 L=6-50 s=14, Nom size M5 : Pitch=0.8 d1=5 D=10 H=2.8 B=3 C=3.6 L=8-50 s=16, Nom size M6 : Pitch=1 d1=6 D=12 H=3.3 B=4 C=4.7 L=8-50 s=18, Nom size M8 : Pitch=1.25 d1=8 D=16 H=4.4 B=5 C=5.9 L=12-70 s=22, Nom size M10 : Pitch=1.5 d1=10 D=20 H=5.5 B=6 C=7.0 L=15-70 s=26, Nom size M12 : Pitch=1.75 d1=12 D=24 H=6.5 B=8 C=9.4 L=20-50 s=30, Nom size M16 : Pitch=2 d1=16 D=30 H=7.5 B=10 C=11.7 |
| 中文汉化 | 690601 内六角沉头螺钉，带进一步细节 -----描述-----：该产品为内六角平头螺钉（Flat head socket screw），公称尺寸从M3到M16，分别对应不同的螺距、直径和长度范围。例如，M3螺钉的螺距为0.5mm，小径d1=3mm，头部直径D=6mm，头部高度H=1.7mm，B=2mm，C=2.3mm，长度L=6–20mm，对边s=12mm；M8螺钉的螺距为1.25mm，d1=8mm，D=16mm，H=4.4mm，B=5mm，C=5.9mm，长度L=12–70mm，对边s=22mm；最大规格M16的螺距为2mm，d1=16mm，D=30mm，H=7.5mm，B=10mm，C=11.7mm，长度L=25–60mm，对边s=38mm。订货时请使用编号 CODE 690601，名称为“内六角平头螺钉”（Flat head socket screw），并注明材质、公称尺寸及螺纹规格、长度等信息。 |
| IMPA版本 | 8th Edition |
