螺丝螺母
| 规格参数 | 参数值 |
|---|---|
| IMPA编码 | 690501 |
| 产品单位 | PCE |

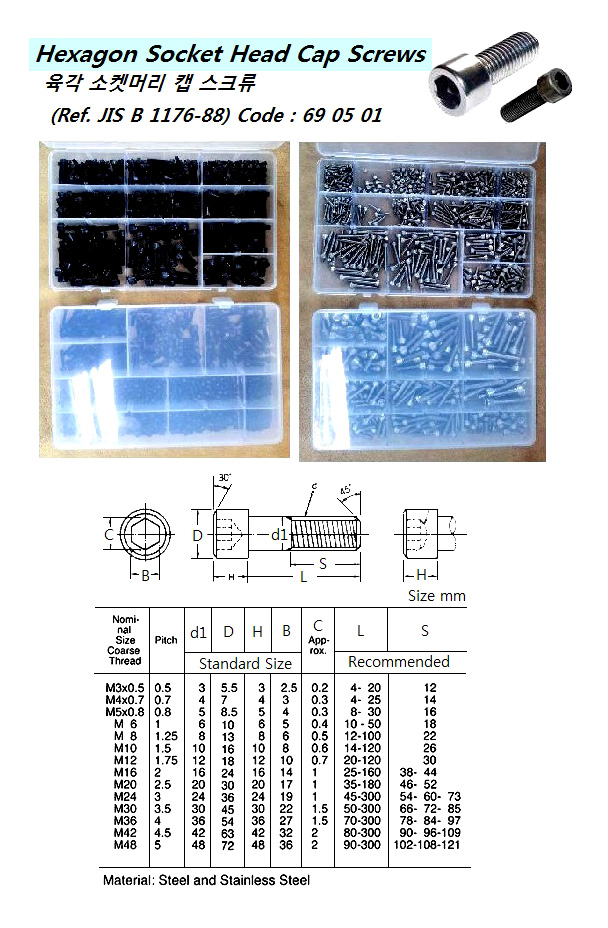

| 产品规格 | Nom size M3x0.5 : Pitch=0.5 d1=3 D=5.5 H=3 B=2.5 C=0.2 L=4-20 S=12, Nom size M4x0.7 : Pitch=0.7 d1=4 D=7 H=4 B=3 C=0.3 L=4-25 S=12, Nom size M5x0.8 : Pitch=0.8 d1=5 D=8.5 H=5 B=4 C=0.3 L=8-30 S=16, Nom size M6 : Pitch=1 d1=6 D=10 H=6 B=5 C=0.4 L=10-50 S=18, Nom size M8 : Pitch=1.25 d1=8 D=13 H=8 B=6 C=0.5 L=12-100 S=22, Nom size M10 : Pitch=1.5 d1=10 D=16 H=10 B=8 C=0.6 L=14-120 S=26, Nom size M12 : Pitch=1.75 d1=12 D=18 H=12 B=10 C=0.7 L=20-120 S=30, Nom size M16 : Pitch 2, d1=16 D=24 H=16 B=14 |
| 中文汉化 | 690501 内六角圆柱头螺钉，带进一步细节 -----描述-----：该系列产品为内六角圆柱头螺钉（Hexagon socket head cap screw），提供多种公称尺寸，从M3x0.5到M48，分别对应不同的螺距、直径和长度范围。例如，M3x0.5螺钉的螺距为0.5mm，小径d1=3mm，头部对边S=12mm，直径D=5.5mm，高度H=3mm，B=2.5mm，C=0.2mm，长度L=4–20mm；随着尺寸增大，如M24螺钉的螺距为3mm，d1=24mm，D=36mm，H=24mm，B=19mm，C=1mm，长度L=45–300mm，对边S分别为54、60、73mm；最大规格M48的螺距为5mm，d1=48mm，D=72mm，H=48mm，B=36mm，C=2mm，长度L=90–300mm，对边S分别为102、108、121mm。订货时请提供编号、名称“内六角圆柱头螺钉”、材质、公称尺寸及螺纹规格、长度等信息。 |
| IMPA版本 | 8th Edition |
以上内容为AI翻译，请正确甄别-The above content is translated by AI and the images are sourced from the internet. Please discern correctly.
